CYCOLOY™ CX7240 が高性能ノンハロゲン難燃性 PC/ABS の信頼できる選択肢である理由

電子・電気、鉄道輸送、医療機器、スマート家電などの業界では、設計上の根本的な矛盾がますます顕著になってきています。それは、厳しい安全性と難燃性の基準を満たしながら体積と重量を削減する方法です。従来のハロゲン化難燃材料は低コストですが、環境規制の高まりや、燃焼時の有毒な煙の放出に関する懸念に直面しています。したがって、ノンハロゲン難燃性 PC/ABS アロイはエンジニアリング プラスチックの主流の選択肢となっています。SABICのサイコロイ™ CX7240は、検証可能なパフォーマンス データ、権威ある認証、安定した処理特性を備えており、この分野で信頼できるソリューションとして際立っています。

1. 材料の本質: PC/ABS アロイの技術的利点

CX7240 は、ポリカーボネート (PC) とアクリロニトリル-ブタジエン-スチレン (ABS) の改良ブレンドです。PCは優れた耐熱性、衝撃強度、寸法安定性を備えています。 ABS はメルトフローを改善し、材料を複雑な薄肉部品に射出成形しやすくします。両者の相乗効果により、機械的性能と加工性の理想的なバランスが実現します。この難燃システムは SABIC の非塩素化、非臭素化技術を使用しており、ハロゲン化添加剤を含まず、RoHS、REACH、およびその他の環境指令の長期準拠要件を満たしています。

2. 検証可能な重要な物理的特性: 剛性と靭性の組み合わせ

エンジニアリング プラスチックを選択する場合、設計者は追跡可能で再現可能なデータを必要とします。 CX7240 は、次の主要な指標を使用して ASTM および ISO 規格に従ってテストされています。

• 密度/比重: 1.19 ～ 1.20 g/cm3 (ASTM D792 / ISO 1183) – 軽量設計に有利。従来の難燃性 ABS と比較して、同じ体積の部品重量を約 5 ～ 10% 削減できます。

• メルトフローレート (MFR): 15 ～ 18 g/10 分 (260 °C / 2.16 kg) – 中～高流動グレードで、薄肉 (0.8 ～ 1.5 mm) および長い流路の金型に充填でき、ショート ショットのリスクを軽減します。

• 引張弾性率: 2600 MPa (ASTM D638 / ISO 527) – ハウジングやブラケットなどの耐荷重コンポーネントに十分な構造剛性を提供します。

• 引張強さ: 降伏強さ 65.0 MPa、破断強さ ≥58.0 MPa – 破断する前の材料の降伏を示し、エンジニアリング プラスチックに必要な靭性の予備を提供します。

• 曲げ弾性率: 約。 2500MPa;曲げ強度: 96 ～ 104 MPa (ASTM D790 / ISO 178) – 曲げ変形に対する信頼性の高い耐性。

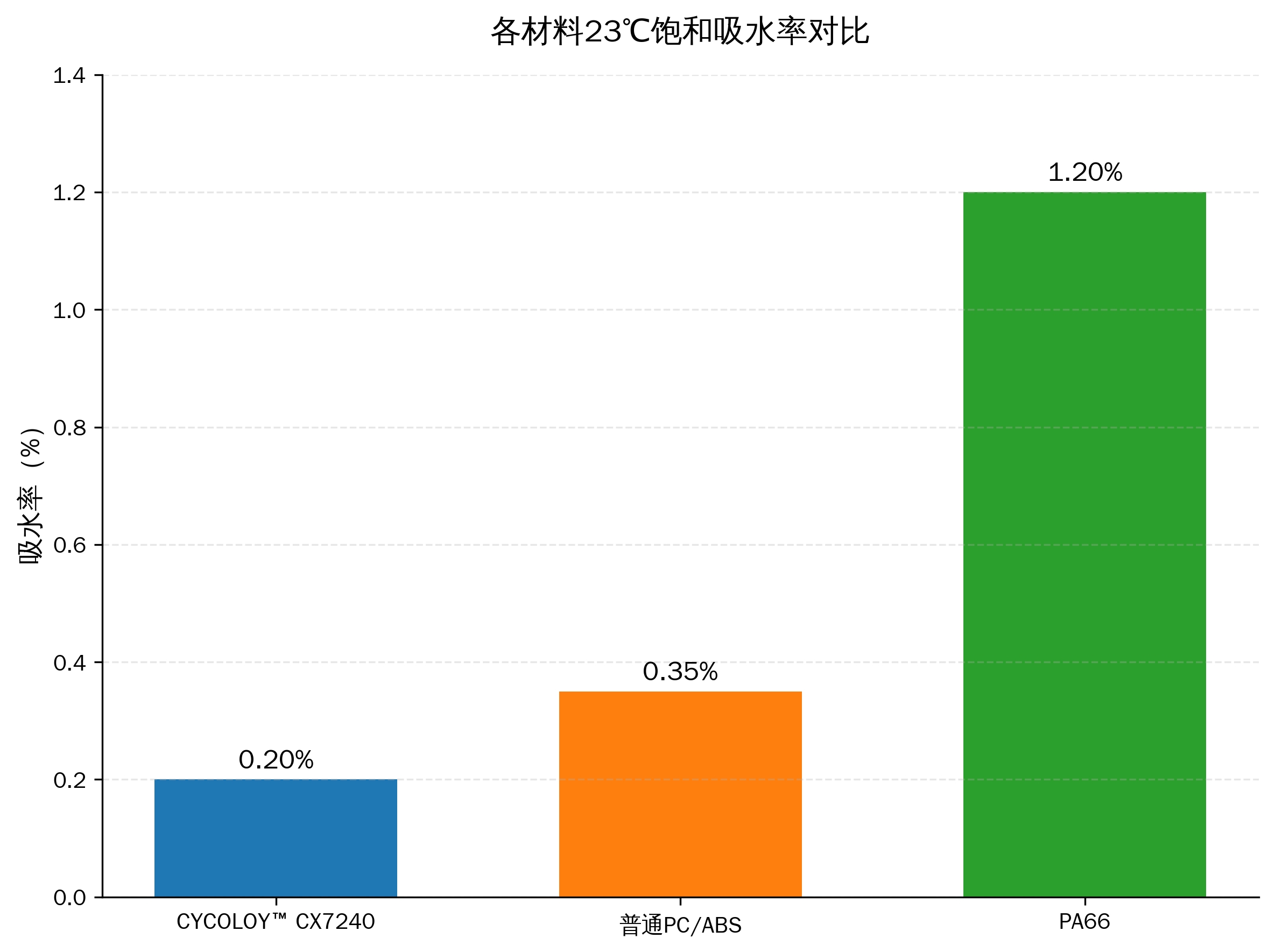

• 吸水率 (23°C 飽和): わずか 0.20% – ナイロンなどの吸湿性素材よりもはるかに低いため、湿気や高温の条件下でも寸法変化が最小限に抑えられ、コネクタやセンサー ハウジングなどの精密成形部品に適しています。

上記のデータはすべて、SABIC の公式データシートおよび UL イエロー カード (ファイル番号 E207780 など) で確認できます。 Shanghai Weisa Plastic Technology Co., Ltd. は、追跡可能性を確保するために、出荷ごとにオリジナルの工場レポートを提供できます。

3. ノンハロゲン難燃性：薄肉V-0の工学的価値

難燃性材料を評価するための重要な指標は、薄肉条件下での UL 94 評価です。 CX7240 は次の認定を取得しています。

• UL 94 V-0: 最小 0.75 mm。

• UL 94 5VA: 3.0 mm。

• UL 94 5VB: 1.5 mm。

0.75 mm V-0 の重要性は特別な注目に値します。多くの非ハロゲン難燃性 PC/ABS コンパウンドは 1.5 mm 以上で簡単に V-0 を達成しますが、1.0 mm 未満では V-2 または HB にダウングレードすることがよくあります。 CX7240 は V-0 を 0.75 mm の厚さに維持します。これは、追加の金属部品やコーティングを必要とせずに、超薄型電子製品のハウジング (ドローンのバッテリー コンパートメント、スマート ウェアラブル、電源アダプターの筐体など) に使用できることを意味します。一方、非ハロゲン システムは、燃焼時に発生する煙や腐食性ガスが少なく、鉄道輸送 EN45545-2 や電気/電子 IEC 62368-1 などの規格の低毒性ヒューム要件を満たしています。

4. 現実的な問題解決：材料の選択から製造まで

エレクトロニクス、電気、産業機器分野の顧客への長年のサービスを通じて、私たちは CX7240 が解決する 3 つの主要な実際的な問題を要約しました。

• 薄肉難燃性の失敗: 多くの材料は肉厚 1.0 mm 未満では V-0 テストに合格できないため、設計者は厚さを増やすか構造を変更する必要があり、軽量化の目標と矛盾します。 CX7240 は、肉厚 0.75 mm での妥協のない直接設計を可能にします。

• ハロゲン規制遵守リスク: EU、北米、その他の市場に輸出される電子機器にはハロゲンフリー宣言が必要です。 CX7240 は、配合源で PBB、PBDE、その他のポリ臭素化ジフェニル エーテルを回避し、顧客のコンプライアンス文書を簡素化します。

• 狭い射出成形プロセスウィンドウ: 一部の高難燃性材料は流動性が悪く、フローマーク、焼け、または金型の堆積物が発生します。 CX7240はMFR15～18、推奨メルト温度260～280℃、金型温度60～80℃で、汎用射出成形機での安定生産が可能で段取り時間も短縮できます。
